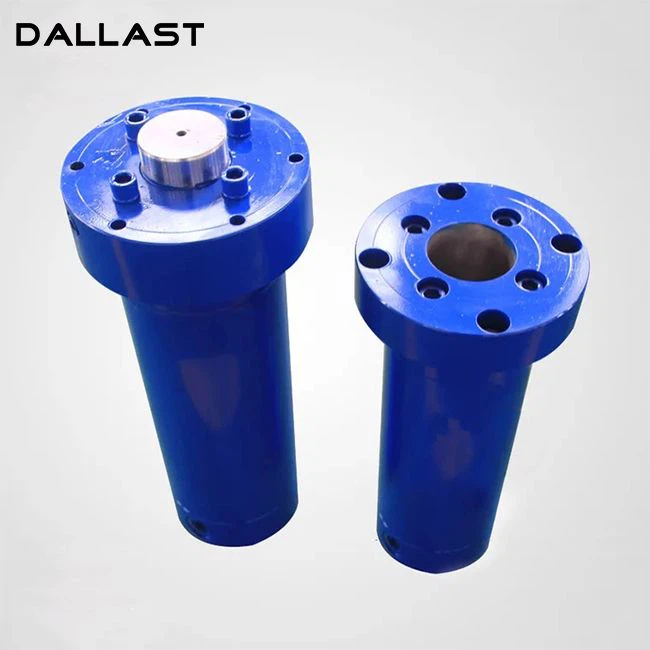

معرفی سیلندر هیدرولیک فلنج جلو
سیلندر هیدرولیک فلنج جلو در جایی استفاده می شود که کمترین طول ستون ممکن است و صفحه نصب جلو وجود دارد. ویژگی های فشار و کشش مناسب اما باید اطمینان حاصل شود که تراز درست میله پیستون با خط کار مرکز بارگیری شود. پروفیل فلنج در صورت لزوم می تواند مربع ، مستطیل ، گرد یا حتی به صورت نامنظم باشد.
طبقه بندی نصب فلنج
سیلندرهای هیدرولیک نصب شده روی فلنج برای ثابت کردن سیلندرهای هیدرولیک روی دستگاه با فلنج استفاده می شود. می توان آن را به سه شکل زیر تقسیم کرد.
1) پوشش فلنج بر روی سر سیلندر در کنار میله پیستون قرار گرفته است و قسمت خارجی آن محکم به سطح نصب شده از اجزای خارجی متصل شده و شکل با پیچ محکم شده است. این نوع نصب به دلیل نیروی واکنش هنگام کار سیلندر هیدرولیک است و پیچ نصب فشار کششی فشار مایع را تحمل می کند ، بنابراین قطر پیچ نصب نفوذ کرده و محاسبه مقاومت لازم است.
2) سیلندر هیدرولیک فلنج جلو. پوشش فلنج بر روی سر سیلندر در کنار میله پیستون مرتب شده و سطح داخلی آن محکم به سطح نصب شده قطعه خارجی متصل شده است. این نوع نصب به این دلیل است که در هنگام کار سیلندر هیدرولیک پیچ نصب نشده است و عمدتا توسط سطح پشتیبانی نصب شده پشتیبانی می شود ، بنابراین نوع فلنج دارای قطر کوچک و ساختار جمع و جور است. این نوع نصب بیشترین کاربرد را در نصب ثابت دارد.
3) نوع فلنج عقب از نوع سیلندر هیدرولیک فلنج در پایین سیلندر تنظیم شده است و قسمت خارجی فلنج محکم به سطح نصب و راه اندازی جز خارجی متصل شده و با پیچ و مهره بسته می شود. پیچ اتصال سیلندر هیدرولیک این نوع نصب دارای نیروی کششی کمی است ، اما بر مقاومت خمشی اولیه میله پیستون تأثیر می گذارد و می شکند.
برای سیلندرهای هیدرولیکی متصل به فلنج ، پیچ و مهره های اتصال نیروی تحمل را تقسیم می کنند و فقط نقش اتصال را دارند. اگر پیچ و مهره دچار تنش مفصلی شود ، آسیب خستگی تحت تأثیر نیرو ایجاد می شود که بسیار خطرناک است. بنابراین ، هنگام نصب ، سعی کنید از نیرو استفاده کنید تا صفحه اتصال فلنج آن را تحمل کند تا از وارد آمدن فشار مستقیم به پیچ و مهره جلوگیری کنید.
معرفی محصول
جزئیات تولید
فرآیند محصول
دفتر شرکت
تحویل ، حمل و نقل و خدمت
سالات متداول
مشتریان مکزیک در مورد سیلندر هیدرولیک فلنج جلو با ما مشورت کردند
در صورت نیاز به اطلاعات بیشتر از سیلندر هیدرولیک ما ، لطفا با ما تماس بگیرید. تکنسین های حرفه ای ما به شما کمک می کنند سیلندرهای هیدرولیک جوش داده شده متناسب با درخواست شما را طراحی کنید.
